يُعد اختيار مضخة الصرف الصحي المناسبة إحدى أهم الخطوات في تصميم نظام فعال وموثوق لمياه الصرف الصحي؛ فالمضخة المختارة بعناية تضمن تشغيلاً مستقراً لأكثر من عشر سنوات، في حين أن اختيار حجم غير مناسب قد يؤدي إلى تكرار عمليات التشغيل، وزيادة استهلاك الطاقة، وارتفاع درجة حرارة المحرك، وانسداد الأنابيب، وتحمّل تكاليف صيانة غير متوقعة.

سواء كنت تصمم نظام تصريف للمباني السكنية، أو مشروعاً لمعالجة مياه الصرف الصحي التجارية، أو محطة رفع بلدية، فإن اختيار مضخات الصرف الصحي المناسبة يتطلب دراسة متأنية لعوامل عدة، تشمل معدل التدفق، وإجمالي الرفع الديناميكي (TDH)، والقدرة على التعامل مع المواد الصلبة، وتصميم المروحة (الدافع)، وظروف التركيب، وتكاليف التشغيل.

يوضح هذا الدليل كيفية تحديد حجم مضخة الصرف الصحي واختيار الحل المناسب لمختلف تطبيقات مياه الصرف الصحي.

1. فهم وظيفة مضخة الصرف الصحي

صورة | مخطط تشغيل مضخة الصرف الصحي الغاطسة

تعمل مضخة الصرف الصحي الغاطسة التقليدية وهي مغمورة بالكامل داخل حوض مياه الصرف؛ حيث يقوم المحرك المقاوم للماء بتدوير المروحة الدافعة، مما يولد قوة طاردة مركزية تدفع مياه الصرف عبر خط أنابيب التصريف.

عادةً ما يشتمل نظام مضخات الصرف الصحي الموثوق به على:

· مضخة صرف صحي غاطسة

· حوض تجميع مياه الصرف الصحي أو محطة رفع

· مفتاح عائم أو وحدة تحكم في مستوى السائل

· أنبوب التصريف

· صمام عدم الرجوع

· لوحة التحكم

تبدأ المضخة في العمل تلقائياً عند ارتفاع مستوى مياه الصرف، وتتوقف عندما يصل الحوض إلى مستوى المياه المنخفض.

2. احسب معدل التدفق المطلوب (جالون في الدقيقة)

الخطوة الأولى في اختيار مضخة الصرف الصحي هي تحديد معدل التدفق المطلوب.

يشير معدل التدفق إلى كمية مياه الصرف الصحي التي يلزم نقلها خلال فترة زمنية محددة، وعادةً ما يُقاس بوحدة "جالون في الدقيقة" (GPM).

يعتمد التدفق المطلوب على:

· حجم المبنى

· عدد المستخدمين

· الطلب الأقصى على مياه الصرف الصحي

· نوع الطلب

طلب خاص بالسكن

قد يتطلب منزل الأسرة الواحدة ما يقرب من:

20–80 جالوناً في الدقيقة

اعتماداً على عدد الحمامات واستهلاك مياه الصرف الصحي.

تطبيق تجاري

المباني الكبيرة مثل:

· شقق

· فنادق

· مطاعم

· مباني المكاتب

قد يتطلب:

أكثر من 100 جالون في الدقيقة

بالنسبة للتطبيقات البلدية الأكبر حجماً، يمكن أن تصل قدرة مضخات مياه الصرف الصحي إلى آلاف الجالونات في الدقيقة.

تشمل الطرق الشائعة لحساب ذروة التدفق:

طريقة وحدات التجهيزات

تستخدم هذه الطريقة أعداد التجهيزات الصحية - مثل المراحيض وأحواض الغسيل ووحدات الاستحمام - لتقدير ذروة تدفق مياه الصرف الصحي.

يُستخدم عادةً لـ:

·المشاريع السكنية

·المباني التجارية الصغيرة

طريقة التعداد السكاني

يُستخدم بشكل أساسي في هندسة مياه الصرف الصحي البلدية.

تستند الحسابات إلى:

كمية مياه الصرف الصحي المتولدة يومياً × معامل الذروة

تُعد هذه الطريقة مناسبة لأنظمة مضخات الصرف الصحي الكبيرة المتصلة بالشبكات البلدية.

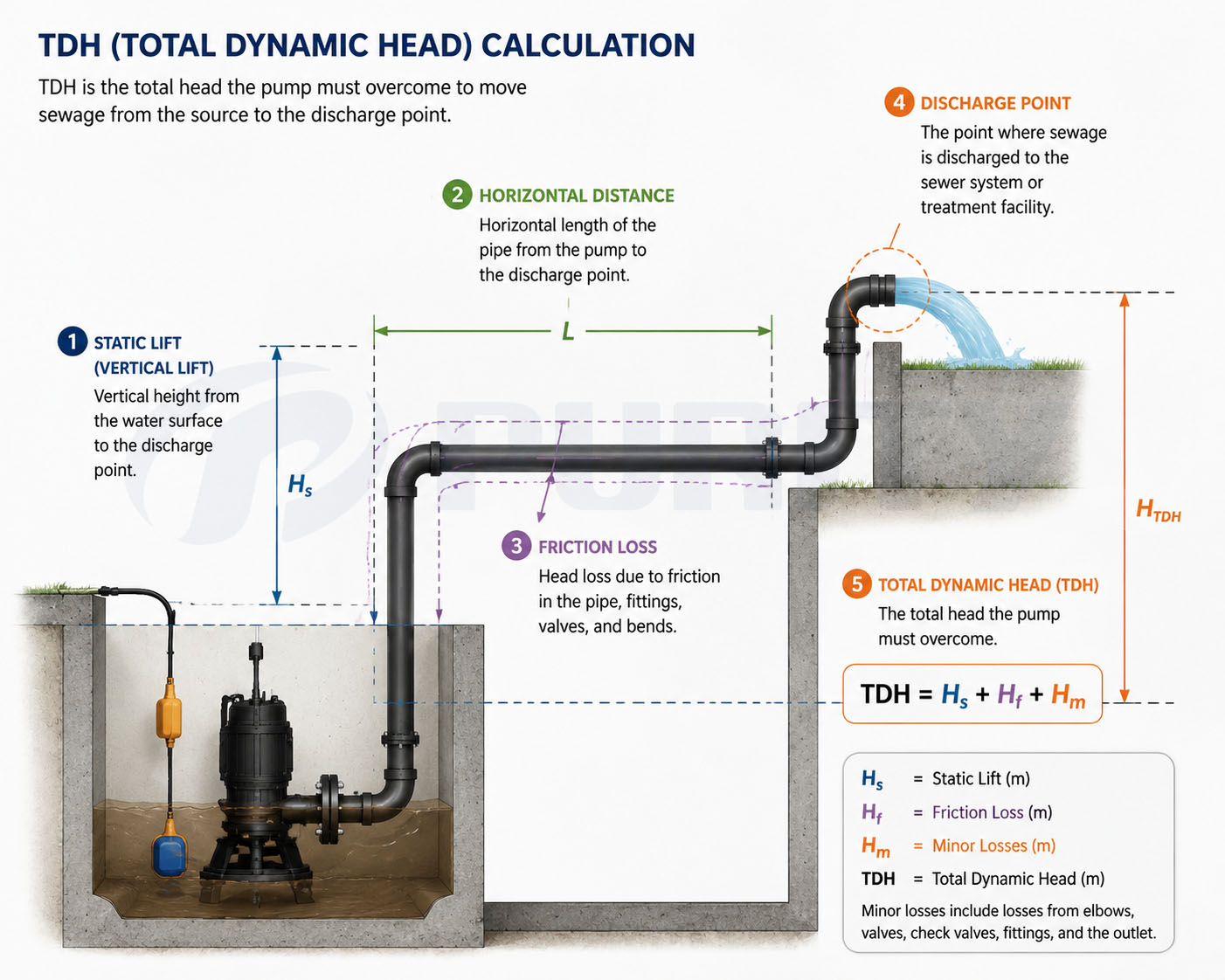

3. احسب إجمالي الارتفاع الديناميكي (TDH)

يُطلق على هذا اسم:

إجمالي الرأس الديناميكي (TDH)

يمثل إجمالي الارتفاع الديناميكي (TDH) الضغط الكلي اللازم للمضخة لنقل مياه الصرف الصحي من الحوض إلى نقطة التصريف.

الصيغة الأساسية هي:

إجمالي الرفع الديناميكي (TDH) = الرفع الاستاتيكي + فاقد الاحتكاك

رأس ثابت

يشير الارتفاع الاستاتيكي (Static head) إلى ارتفاع الرفع العمودي.

على سبيل المثال:

إذا لزم رفع مياه الصرف الصحي مسافة 15 متراً من حوض المضخة إلى نقطة التصريف:

الارتفاع الاستاتيكي = 15 متراً

فقد الاحتكاك

ينتج فقدان الاحتكاك عن المقاومة داخل خط الأنابيب.

تشمل العوامل:

· طول الأنبوب

· قطر الأنبوب

· المرفقان

· صمامات

· صمامات عدم الرجوع

تؤدي الأنابيب الأطول والأقطار الأصغر إلى زيادة فاقد الاحتكاك.

يجب أن تتوافق مضخة الصرف الصحي ذات الحجم الصحيح مع المتطلبات التالية:

نقطة التشغيل (التدفق + إجمالي الرفع الديناميكي)

على منحنى أداء المضخة.

4. طابق منحنى أداء المضخة مع نقطة الكفاءة المثلى (BEP)

لكل مضخة مياه صرف صحي منحنى أداء يوضح العلاقة بين التدفق والرفع.

نقطة التشغيل المثالية هي:

نقطة الكفاءة المثلى (BEP)

يوفر التشغيل بالقرب من نقطة التعادل (BEP):

· كفاءة أعلى

· انخفاض استهلاك الطاقة

· انخفاض التآكل الميكانيكي

· عمر خدمة أطول

مشاكل مضخات الصرف الصحي المفرطة الحجم

قد تتسبب المضخة كبيرة الحجم في:

❌ ركوب الدراجة بشكل متكرر
❌ هدر الطاقة
❌ زيادة خطر حدوث التكهف
❌ تلف مانع التسرب الميكانيكي

مشاكل مضخات الصرف الصحي غير الكافية الحجم

قد تتسبب المضخة الصغيرة جداً في:

❌ تدفق غير كافٍ
❌ تصريف سيء لمياه الصرف الصحي
❌ زيادة خطر الانسداد

يضمن تحديد الحجم المناسب تشغيل نظام مضخات الصرف الصحي بكفاءة وموثوقية.

5. ضع في اعتبارك التعامل مع المواد الصلبة وتصميم المروحة الدافعة.

تتمثل إحدى أكبر الاختلافات بين مضخة المياه العادية ومضخة مياه الصرف الصحي في القدرة على التعامل مع المواد الصلبة.

قد تحتوي مياه الصرف الصحي على:

· مناديل المراحيض

· ألياف

· مناديل مبللة

· النفايات العضوية

· جسيمات صلبة

في التطبيقات التي تنطوي على وجود كميات كبيرة من المخلفات، يُعد اختيار المروحة الدافعة المناسبة أمراً بالغ الأهمية.

مروحة دوامية

المزايا:

· أداء ممتاز في مقاومة الانسداد

· مناسب لمياه الصرف الصحي التي تحتوي على ألياف

التطبيقات الشائعة:

· أنظمة الصرف الصحي السكنية

· مياه الصرف الصحي التجارية

مروحة دافعة غير قابلة للانسداد

سمات:

· تصميم ممر تدفق كبير

· قدرة عالية على التعامل مع المواد الصلبة

التطبيقات:

· أنظمة الصرف الصحي البلدية

· مياه الصرف الصناعي

حلول مضخات التقطيع لأنظمة الصرف الصحي

بالنسبة لمياه الصرف الصحي التي تحتوي على مواد يصعب التعامل معها - مثل المناديل المبللة والألياف الطويلة - غالباً ما يُنصح باستخدام حل يعتمد على مضخات الصرف الصحي المزودة بآلية تقطيع.

تستخدم مضخة الصرف الصحي الغاطسة المزودة بآلية تقطيع نظاماً لفرم المواد الصلبة قبل تصريفها.

تشمل المزايا:

· انخفاض خطر الانسداد

· تحسين نقل مياه الصرف الصحي

· تشغيل موثوق في البيئات الصعبة

6. متطلبات التركيب تؤثر على عمر المضخة

حتى مضخة الصرف الصحي عالية الجودة قد تتعطل إذا تم تركيبها بشكل غير صحيح.

تشمل اعتبارات التركيب المهمة ما يلي:

الحجم المناسب للحوض

يجب أن يوفر حوض الصرف الصحي سعة كافية لمنع تكرار عمليات البدء.

مُستَحسَن:

· الحد الأدنى لقطر الحوض: 18 بوصة

· الحد الأدنى لعمق الحوض: 24 بوصة

قم بتركيب صمام عدم رجوع

يمنع صمام عدم الرجوع تدفق مياه الصرف الصحي عائدةً إلى الحوض بعد توقف المضخة.

فوائد:

· يمنع التشغيل والإيقاف المتكرر السريع

· يحمي المحرك

· يحسّن موثوقية النظام

وفّر تهوية مناسبة

تمنع فتحة التهوية أو نظام التهوية حدوث انحباس الهواء وتضمن أداءً مستقراً للمضخة.

7. نصائح لصيانة مضخات الصرف الصحي

تساعد الصيانة الدورية في إطالة العمر التشغيلي للمضخة.

فحص ربع سنوي

يفحص:

· آلية عمل مفتاح العوامة

· أصوات غير معتادة

· دورات تشغيل وإيقاف المضخة

الفحص السنوي

فحص:

· أداء صمام عدم الرجوع

· حالة كابل الطاقة

· توصيلات لوحة التحكم

· حالة مانع التسرب الميكانيكي

كل خمس سنوات

يجب أن يشمل الفحص المهني ما يلي:

· حالة المحمل

· تآكل المروحة

· استبدال مانع التسرب الميكانيكي

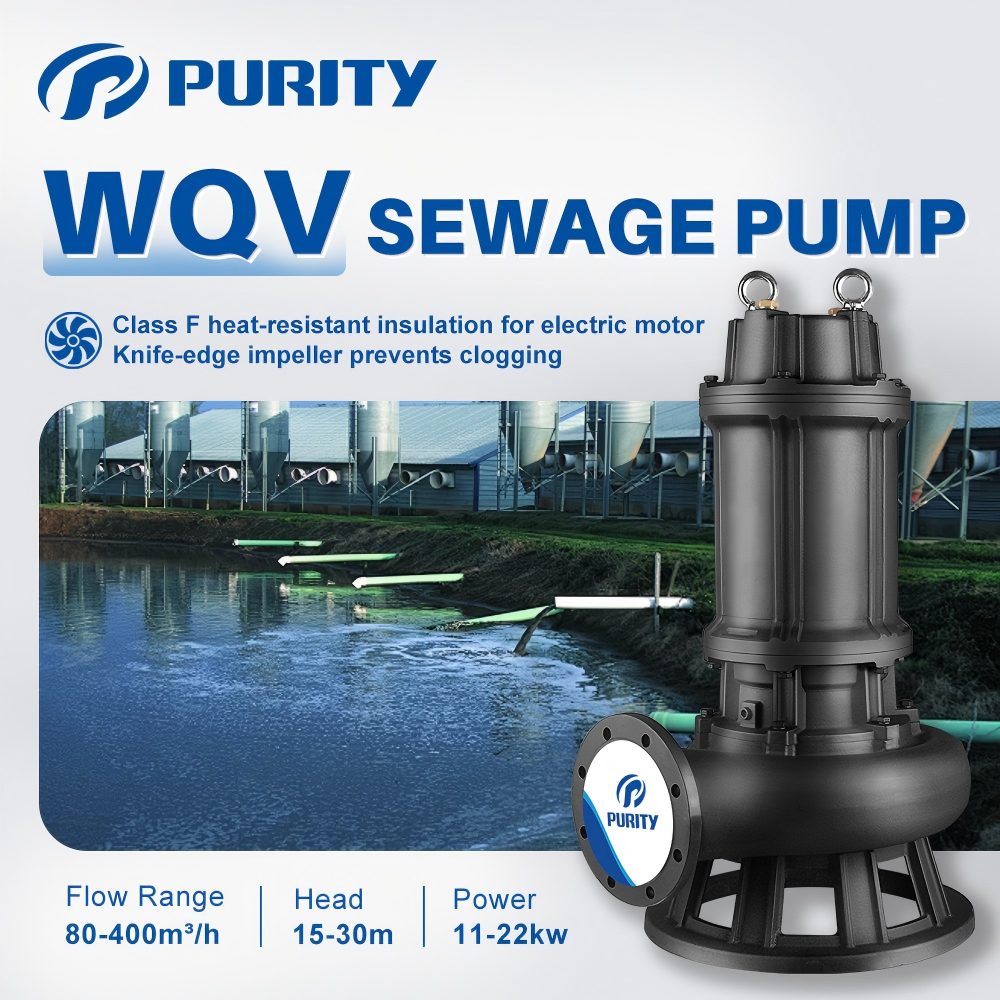

مضخة Purity WQV الغاطسة للصرف الصحي والمزودة بآلية تقطيع: مصممة للتعامل الموثوق مع مياه الصرف الصحي

صورة | مضخة غاطسة لمياه الصرف الصحي من نوع Purity Vortex (ذات دافعة دوامية)

بالنسبة لتطبيقات مياه الصرف الصحي التي تتطلب أداءً قوياً في التقطيع، توفر مضخة Purity WQV الغاطسة للصرف الصحي (المزودة بآلية تقطيع) حلاً فعالاً وموثوقاً.

تتميز سلسلة WQV بـ:

✅ هيكل قطع حلزوني مزود بشفرات قطع حادة
✅مزيج من القاطع والمروحة الدافعة لقص الألياف بكفاءة
✅ تصميم ريشة مروحة مائلة للخلف لتقليل خطر الانسداد
✅ هيكل مدمج وتشغيل منخفض الضوضاء
✅ أداء موفر للطاقة وسهولة في الصيانة
✅ لا حاجة لغرفة مخصصة للمضخات؛ إذ يقلل التركيب المباشر للمضخات الغاطسة من تكاليف المشروع.

بفضل خبرة تزيد عن 16 عاماً في تصنيع المضخات، توفر شركة "بيوريتي" (Purity) حلولاً موثوقة لمضخات مياه الصرف الصحي للعملاء حول العالم.

تتميز منتجات "Purity" بحصولها على شهادات مطابقة للمعايير الدولية، بما في ذلك CE وISO وSASO، وهي مدعومة بأكثر من 130 شهادة منتج وبقدرة إنتاجية سنوية تتجاوز 1.5 مليون مضخة.

بدءاً من أنظمة مياه الصرف الصحي المنزلية ووصولاً إلى التطبيقات التجارية والصناعية، تلتزم شركة "بيوريتي" (Purity) بتقديم حلول فعالة ومتينة وموثوقة لمضخات الصرف الصحي على مستوى العالم.

الخلاصة: التحديد الصحيح لحجم مضخة الصرف الصحي يضمن الموثوقية على المدى الطويل.

لا تقتصر عملية اختيار مضخة الصرف الصحي على مجرد اختيار الطراز الأعلى قدرة؛ فالأمر الجوهري يكمن في مواءمة المضخة مع المتطلبات الفعلية للنظام.

يتطلب نظام مضخات الصرف الصحي الموثوق به:

✔ حساب دقيق للتدفق
✔ اختيار TDH الصحيح
✔ قدرة مناسبة على التعامل مع المواد الصلبة
✔ التصميم السليم للمروحة الدافعة
✔ تركيب احترافي
✔ الصيانة الدورية

من خلال اختيار مضخة الصرف الصحي المناسبة —سواء كانت مضخة صرف صحي عامة أو مضخة غاطسة مزودة بآلية تقطيع للمخلفات— يمكن للمهندسين والمقاولين خفض تكاليف التشغيل، وتقليل احتمالات الأعطال، وضمان الأداء طويل الأمد لأنظمة الصرف الصحي.
