صورة | مضخة طرد مركزي صناعية من بيوريتي
تُستخدم مضخات الطرد المركزي الصناعية على نطاق واسع في إمدادات المياه، ومعالجة مياه الصرف الصحي، وأنظمة التدفئة والتهوية وتكييف الهواء، والري الزراعي، والتصنيع، ونقل السوائل الصناعية. مع ذلك، فإن اختيار المضخة المناسبة يتجاوز مجرد مقارنة قدرة المحرك أو معدل التدفق المُصنّف. فمعدل التدفق، والارتفاع الكلي، وخصائص السائل، وظروف التركيب، وكفاءة التشغيل، كلها عوامل تؤثر على أداء المضخة.
يشرح هذا الدليل الخاص بمضخات الطرد المركزي الصناعية آلية عملها، ويستعرض أنواعها الشائعة، ويقدم نصائح عملية لاختيار المضخة المناسبة لتطبيقك وصيانتها.
1. ما هي المضخة الطاردة المركزية؟

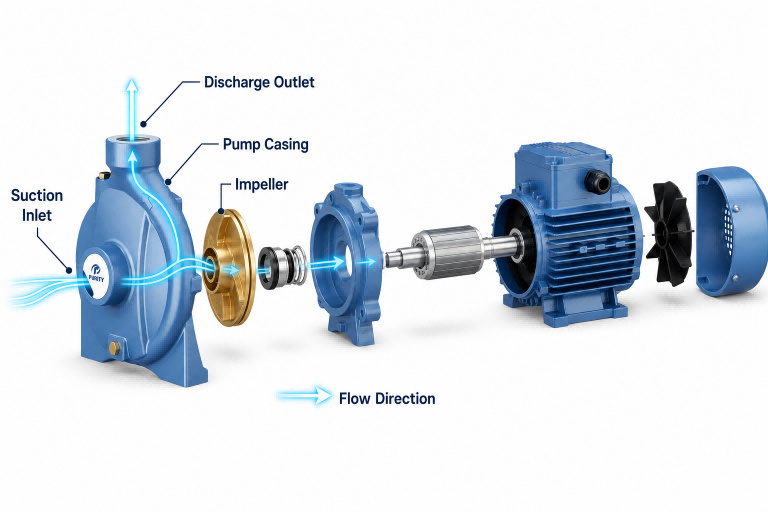

صورة | مبدأ عمل المضخات الطاردة المركزية
المضخة الطاردة المركزية هي جهاز ميكانيكي يستخدم دافعاً (مروحة) دواراً لنقل الطاقة إلى السائل، مما يحول الطاقة الميكانيكية إلى سرعة وضغط في السائل.
تتضمن عملية تشغيلها أربع خطوات أساسية:
1. يدخل السائل إلى المضخة عبر فتحة السحب.
2. يعمل الدافع الدوار على تسريع السائل ودفعه نحو الخارج.
3. يقوم غلاف المضخة بتحويل جزء من سرعة السائل إلى ضغط.
4. يخرج السائل المضغوط عبر فتحة التصريف.
تشمل المكونات النموذجية للمضخة: الدافع، وغلاف المضخة، وعمود الدوران، والمحامل (الرولمان بلي)، والمانع الميكانيكي للتسرب (أو حشوة منع التسرب)، والمحرك. وتؤثر تصميمات هذه المكونات والمواد المصنوعة منها على سعة التدفق، وارتفاع الضخ (الضغط)، والكفاءة، والمتانة، ومدى ملاءمة المضخة للتعامل مع سوائل مختلفة.
2. ما هي الأنواع الرئيسية للمضخات الطاردة المركزية؟

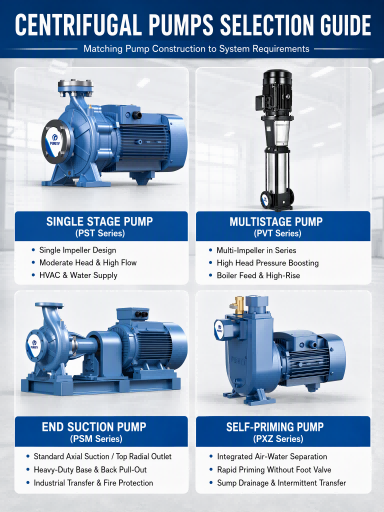

صورة | مقارنة بين أنواع المضخات الطاردة المركزية
يُعد فهم أنواع المضخات الطاردة المركزية أمراً جوهرياً لمطابقة تصميم المضخة مع متطلبات النظام.
(1) المضخة الطاردة المركزية أحادية المرحلة
تستخدم المضخة الطاردة المركزية أحادية المرحلة دافعة (impeller) واحدة لتوليد التدفق والضغط. وبفضل تصميمها البسيط نسبياً، فهي مناسبة لأغراض إمداد المياه العامة، والري، وتدوير مياه التبريد، وخدمات المباني.
غالباً ما يُفضل استخدام التصاميم أحادية المرحلة عندما تكون المتطلبات هي توفير ضغط (ارتفاع رفع) متوسط وسهولة في الصيانة. ومع ذلك، قد تتطلب التطبيقات التي تحتاج إلى ضغط أعلى بكثير تكويناً مختلفاً.
(2) المضخة الطاردة المركزية متعددة المراحل
تستخدم المضخة الطاردة المركزية متعددة المراحل عدة دافعات مرتبة على التوالي. تضيف كل مرحلة قدراً من الضغط، مما يجعل هذا التصميم مناسباً للتطبيقات التي تتطلب ضغطاً عالياً، مثل تغذية الغلايات، وإمداد المياه للمباني الشاهقة، والتعزيز الصناعي، ومعالجة المياه.
(3) المضخة الطاردة المركزية ذات السحب الطرفي (End Suction)
تتميز المضخة الطاردة المركزية ذات السحب الطرفي بوجود مدخل سحب محوري ومخرج تفريغ شعاعي. ونظراً لتصميمها الراسخ، ونطاق تطبيقاتها الواسع، وسهولة تركيبها، فهي تُعد خياراً شائعاً لنقل المياه في القطاعات الصناعية، وأنظمة التدفئة والتهوية وتكييف الهواء (HVAC)، والري، وعمليات الضخ العامة.
(4) المضخة الطاردة المركزية ذاتية التحضير (Self-Priming)
تستطيع المضخة الطاردة المركزية ذاتية التحضير إزالة الهواء من خط السحب في ظروف تشغيل ملائمة، مما يساعد على بدء تدفق السائل دون الحاجة إلى تحضير يدوي (ملء المضخة بالسائل) بعد الإعداد الأولي. وتعد هذه المضخات مفيدة في الحالات التي تجعل ظروف السحب أو التشغيل المتقطع استخدام الأنظمة التقليدية أقل ملاءمة.
(5) المضخات ذات التدفق المحوري، والتدفق المختلط، والتدفق الشعاعي
تختلف هذه المضخات بناءً على كيفية توجيه الدافعة للسائل وتوليدها للضغط (الرفع):
① المضخات ذات التدفق المحوري: مصممة بشكل أساسي لتوفير معدل تدفق عالٍ وضغط منخفض.
② المضخات ذات التدفق المختلط: تحقق توازناً بين معدل تدفق عالٍ نسبياً وضغط متوسط.
③ المضخات ذات التدفق الشعاعي: توجه السائل نحو الخارج، وتُستخدم على نطاق واسع في التطبيقات التي تتطلب ضغطاً يتراوح بين المتوسط والعالي.
يعتمد اختيار التصميم الأمثل على متطلبات النظام الفعلية، وليس فقط على قدرة المحرك.
3.٣. أين تُستخدم المضخات الطاردة المركزية الصناعية؟
تُستخدم المضخات الطاردة المركزية الصناعية في نطاق واسع من التطبيقات، منها:
(1) إمدادات المياه الصناعية: مياه العمليات، وتبريد المعدات، وأنظمة التدوير.
(2) معالجة مياه الصرف الصحي: تصاميم مضخات مناسبة للتعامل مع مياه الصرف الصحي، والمواد الصلبة العالقة عند الحاجة.
(3) أنظمة التدفئة والتهوية وتكييف الهواء: تدوير المياه المبردة والساخنة في المنشآت التجارية والصناعية.
(4) الري الزراعي: نقل وتوزيع المياه عبر شبكات الري.
(5) خدمات المباني: إمدادات المياه، وتعزيز الضغط، والصرف.
(6) العمليات الكيميائية والصناعية: نقل السوائل الذي يتطلب مراعاة دقيقة لمقاومة التآكل، ودرجة الحرارة، واللزوجة، وتوافق المواد.
بالنسبة للسوائل الكاشطة، أو المسببة للتآكل، أو اللزجة، أو التي تحتوي على مواد صلبة، يجب تقييم مواد المضخة، والأختام، وتصميم المروحة، والأداء الهيدروليكي قبل اختيارها.
4.٤. كيفية اختيار المضخة الطاردة المركزية الصناعية المناسبة

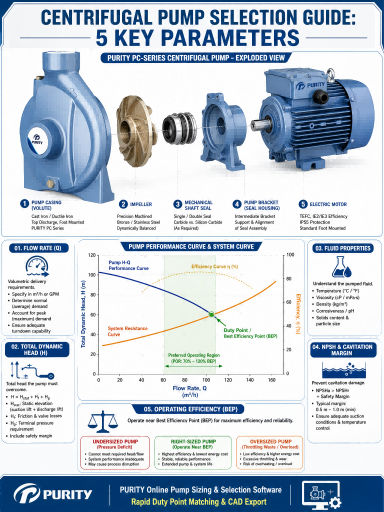

صورة | منحنى الأداء
يُحسّن اختيار المضخة الصحيحة من موثوقيتها وكفاءتها وعمرها التشغيلي. ضع في اعتبارك العوامل الخمسة التالية:
(1) معدل التدفق
يصف معدل التدفق (Q) حجم السائل المُضخّ في وحدة الزمن. تشمل الوحدات الشائعة م³/ساعة، لتر/دقيقة، لتر/ثانية، وجالون/دقيقة. حدد كلاً من الطلب العادي وذروة الطلب قبل اختيار المضخة.
(2) الارتفاع الكلي
يمثل الارتفاع الكلي (H)، المُقاس بالأمتار، الطاقة المُزوّدة للسائل لكل وحدة وزن. وهو ليس مجرد ارتفاع الرفع الرأسي. يجب أيضًا مراعاة الارتفاع الساكن، واحتكاك الأنابيب، والوصلات، والصمامات، وضغط التفريغ المطلوب.
(3) خصائص السائل
تأكد من درجة حرارة السائل، وكثافته، ولزوجته، وقابليته للتآكل، وقابليته للتآكل الكاشط، ومحتواه من المواد الصلبة. تؤثر هذه الخصائص على تصميم المضخة، والمواد المستخدمة، والأختام، ومتطلبات المحرك.
(4) صافي ضغط السحب الموجب (NPSH)
قد تؤدي ظروف السحب غير الكافية إلى حدوث تجويف، مما قد ينتج عنه ضوضاء واهتزازات وانخفاض في الأداء وتلف في المروحة. يجب أن يتجاوز صافي ضغط السحب الموجب المتاح للنظام صافي ضغط السحب الموجب المطلوب للمضخة، مع هامش مناسب بناءً على ظروف التشغيل والإرشادات الهندسية.
(5) كفاءة التشغيل
تحقق من منحنى أداء المضخة ومنحنى النظام لتحديد نقطة التشغيل الفعلية. من الناحية المثالية، يجب أن تعمل المضخة بالقرب من نقطة كفاءتها المثلى (BEP)، حيث يكون الأداء الهيدروليكي في أفضل حالاته.
قد تهدر المضخة ذات الحجم الزائد الطاقة من خلال الخنق أو تعمل بكفاءة منخفضة، بينما قد تفشل المضخة ذات الحجم الناقص في تلبية التدفق أو الضغط المطلوب.
5. كيفية تحسين كفاءة المضخات وموثوقيتها
يعتمد التشغيل الكفء على كل من تصميم المضخة والنظام ككل.
(1) تحسين الأنابيب: يساعد اختيار الأحجام المناسبة للأنابيب وتقليل القيود غير الضرورية في خفض فاقد الاحتكاك.
(2) استخدام محركات التردد المتغير (VFDs): يمكن للتحكم في السرعة تقليل استهلاك الطاقة في الأنظمة التي يتغير فيها معدل التدفق المطلوب.
(3) مراقبة ظروف التشغيل: تتبع معدل التدفق، والضغط، والاهتزازات، ودرجة حرارة المحامل (الرولمان بلي)، واستهلاك الطاقة؛ وذلك للكشف عن أي تغيرات في الأداء.
(4) الالتزام بالصيانة الوقائية: افحص الأختام، والمحامل، ونظام التشحيم، ومحاذاة العمود، ووصلات الأنابيب، والمراوح (الدفاعات) على فترات زمنية مناسبة.
إذا طرأت تغيرات غير متوقعة على معدل التدفق، أو الارتفاع (الضغط)، أو استهلاك الطاقة، فبادر بفحص المضخة والنظام بدلاً من السماح باستمرار التشغيل غير الكفء.
6. اختيار شركة موثوقة لتصنيع المضخات الطاردة المركزية

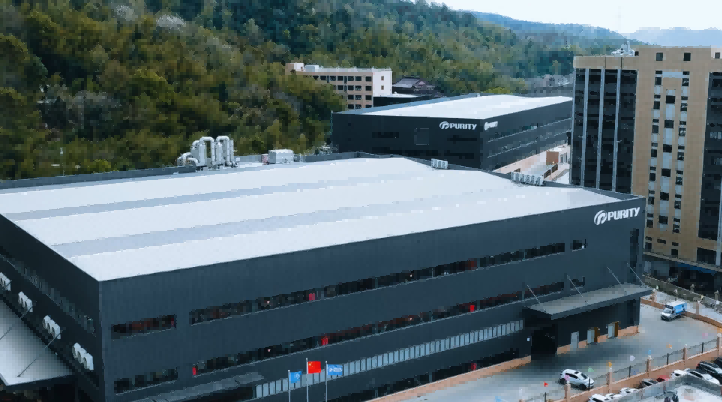

صورة | مصنع شركة Purity
لا يقتصر اختيار الشركة المناسبة لتصنيع المضخات الطاردة المركزية على مقارنة الأسعار فحسب؛ بل ينبغي تقييم جوانب أخرى مثل: مجموعة المنتجات التي توفرها الشركة، والوثائق الفنية، ونظام إدارة الجودة، وقدرات الاختبار، وخيارات التخصيص، وخدمات ما بعد البيع.
تتخصص شركة Purity Pump، التي تأسست عام 2010، في تصنيع المضخات الصناعية وتقديم حلول متكاملة لإمدادات المياه. وبفضل خبرة تزيد عن 16 عاماً في مجال التصنيع، توفر Purity مجموعة متنوعة من حلول الضخ، تشمل المضخات أحادية المرحلة ومتعددة المراحل، والأفقية والرأسية، ومضخات مياه الصرف الصحي، وأنظمة مضخات مكافحة الحرائق.
عند اختيار المنتج، ينبغي على المشترين تقديم بيانات تشمل معدل التدفق المطلوب، وإجمالي الرفع (الضغط)، وخصائص السائل، وظروف التشغيل، ومتطلبات التركيب. تساعد هذه المعلومات الفريق الفني في تقديم التوصية بالحل الأكثر ملاءمة لاحتياجاتهم.
استكشف أداة اختيار المضخات من "
Purity Pump" أو تفضل بزيارة cnpurity.com لمعرفة المزيد عن الحلول المتاحة.
الأسئلة الشائعة
(1) ما الفرق بين المضخة الطاردة المركزية أحادية المرحلة ومتعددة المراحل؟
تتميز المضخة الطاردة المركزية أحادية المرحلة بوجود دافعة (مروحة) واحدة، بينما تستخدم المضخة متعددة المراحل عدة دافعات متصلة على التوالي لتوليد ضغط أعلى. ويعتمد الاختيار المناسب على معدل التدفق والضغط (الرفع) المطلوبين.
(2) كيف أختار المضخة الطاردة المركزية المناسبة؟
ابدأ بتحديد معدل التدفق المطلوب وإجمالي الضغط (الرفع). ثم قم بتقييم خصائص السائل، وقيمة NPSH (صافي ضغط السحب الإيجابي)، وظروف التركيب، وكفاءة التشغيل، ومتطلبات الصيانة.
(3) ما هي الصناعات التي تستخدم المضخات الطاردة المركزية الصناعية؟
تُستخدم هذه المضخات بشكل شائع في مجالات التصنيع، ومعالجة المياه، وأنظمة التدفئة والتهوية وتكييف الهواء (HVAC)، والزراعة، وخدمات المباني، ونقل السوائل الصناعية.
(4) ما الذي يجب مراعاته عند اختيار الشركة المصنعة للمضخات الطاردة المركزية؟
ضع في اعتبارك جودة المنتج، والخبرة الفنية، وبيانات الأداء، والقدرات التصنيعية، والشهادات ذات الصلة، وإمكانية التخصيص، وخدمة ما بعد البيع.
الخلاصة
يتطلب اختيار المضخة الطاردة المركزية الصناعية المناسبة فهماً شاملاً لطبيعة التطبيق، والمتطلبات الهيدروليكية، وخصائص السائل، وظروف النظام. ومن خلال مقارنة أنواع المضخات الطاردة المركزية وتقييم معدل التدفق، والضغط (الرفع)، وقيمة NPSH، والكفاءة، يمكن للمشترين تقليل هدر الطاقة وتحسين الموثوقية التشغيلية.
تركز شركة "Purity Pump" على جودة المنتج واحتياجات العملاء، حيث تقدم حلول ضخ متنوعة للتطبيقات الصناعية المختلفة. هل تبحث عن حل مناسب للمضخات أو عن شراكة توزيع محتملة؟ تواصل مع "Purity Pump" لمناقشة متطلباتك.
