Compara las bombas centrífugas horizontales y verticales en cuanto a diseño, instalación, mantenimiento, NPSH y aplicaciones. Aprende a elegir la bomba adecuada para tus necesidades.
Las bombas centrífugas horizontales y verticales se utilizan ampliamente en el suministro industrial de agua, riego, sistemas de climatización (HVAC) e instalaciones en edificios. Aunque ambas emplean la fuerza centrífuga para desplazar líquidos, difieren en la orientación del eje, el espacio necesario para la instalación, el acceso para el mantenimiento y las configuraciones disponibles.

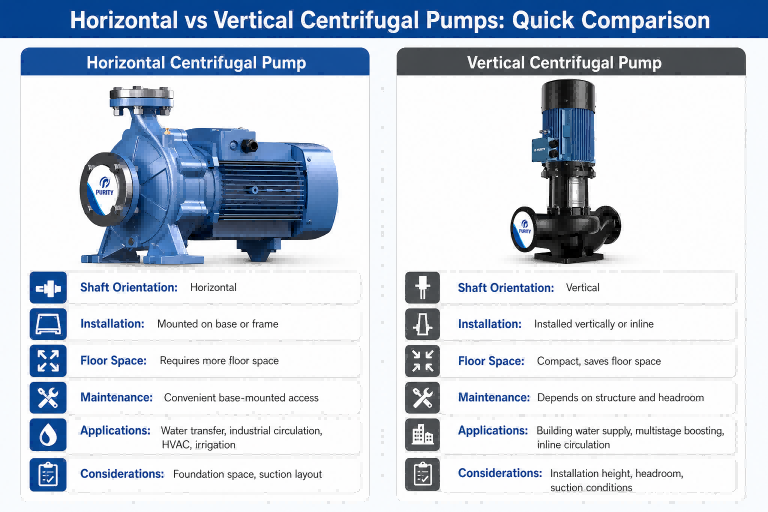

La principal diferencia entre las bombas centrífugas horizontales y verticales radica en la orientación de su eje y en su disposición de instalación. La elección adecuada depende del caudal, la altura manométrica total, las condiciones de succión, el espacio disponible y los requisitos operativos.
|
Factor |
Bomba horizontal |
Bomba vertical |
|
Orientación del eje |
Horizontal |
Vertical |
|
Instalación |
Por lo general, montado sobre una base |
A menudo vertical o en línea |
|
Superficie de suelo |
Por lo general, requiere más |
A menudo más compacto |
|
Mantenimiento |
A menudo, acceso cómodo |
Depende del diseño |
|
Aplicaciones |
Trasvase de agua, riego, circulación industrial |
Aumento de presión, abastecimiento de agua en edificios, circulación en línea |
El rendimiento real depende del diseño específico de la bomba y de las condiciones de funcionamiento.

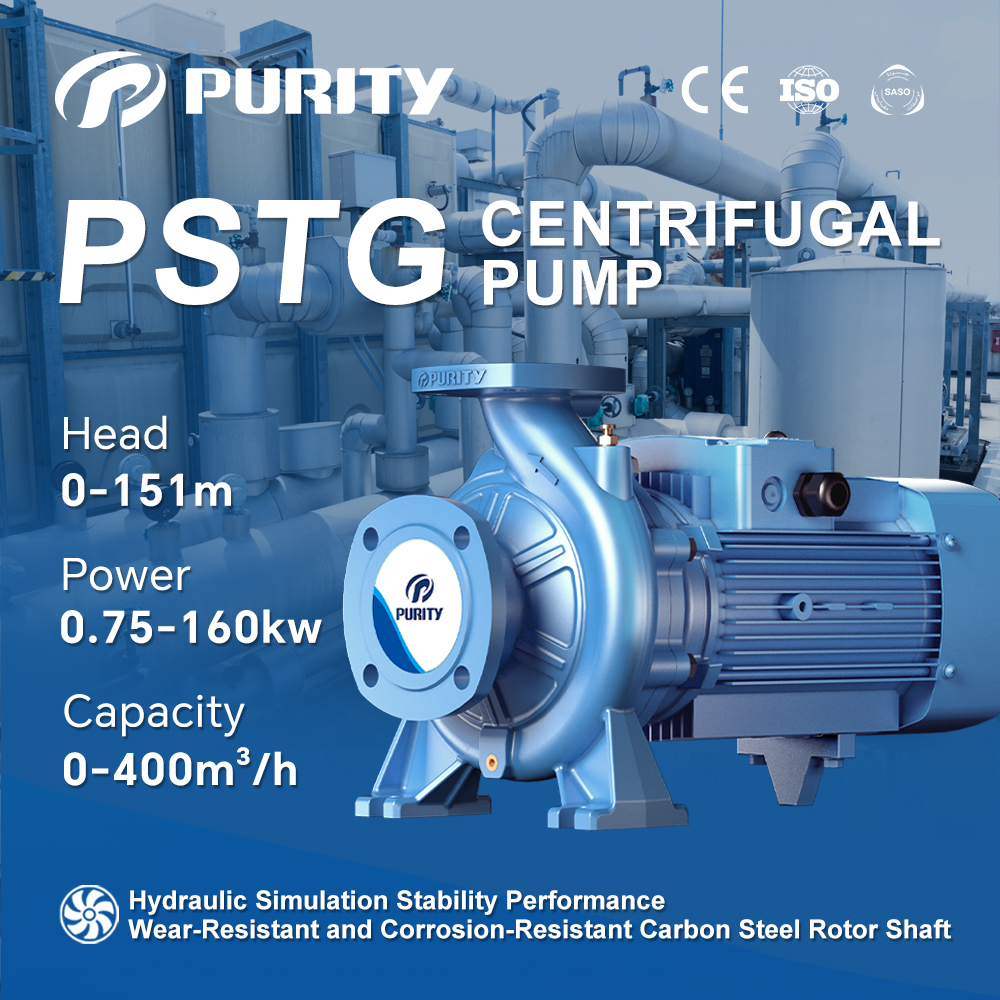

Estas bombas se utilizan ampliamente para la transferencia de agua a nivel industrial, el riego, los sistemas de refrigeración y las instalaciones en edificios.
(1) Acceso cómodo a muchos componentes para el mantenimiento.
(2) Una amplia gama de opciones de caudal y altura.
(3) Instalación flexible para sistemas de tuberías industriales.
Sin embargo, las bombas horizontales pueden requerir más espacio en el suelo, una cimentación adecuada y suficiente espacio libre para el mantenimiento.

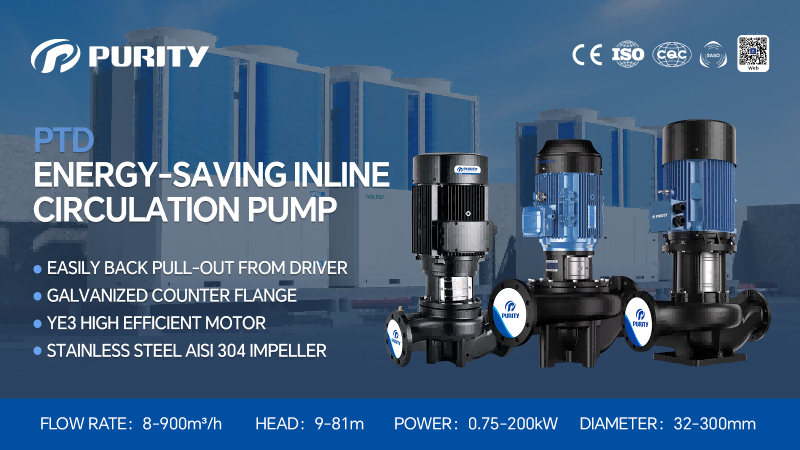

Una bomba centrífuga vertical cuenta con un eje dispuesto en posición vertical. Entre las configuraciones habituales se incluyen las bombas verticales en línea y las bombas verticales multietapa, cada una de ellas diseñada para distintas aplicaciones.
Las bombas verticales se utilizan a menudo en el suministro de agua para edificios, en sistemas de aumento de presión y en sistemas de circulación industrial.
(2) Integración conveniente en diseños de tuberías verticales.
(3) Opciones adecuadas para aplicaciones de presurización con gran altura de elevación.
Algunos modelos requieren espacio libre adicional en la parte superior para su instalación y mantenimiento. La accesibilidad depende de la estructura de la bomba y de la disposición de la instalación.
Las bombas horizontales suelen ocupar más espacio en el suelo, ya que la bomba y el motor suelen estar dispuestos uno al lado del otro. Las bombas verticales en línea y las multietapa pueden resultar adecuadas para instalaciones compactas, aunque también es necesario tener en cuenta la altura de instalación y el espacio libre requerido para el mantenimiento.
La orientación de la bomba, por sí sola, no determina el caudal ni la eficiencia. El rendimiento depende del diseño del impulsor, la velocidad de la bomba, la potencia del motor, el número de etapas y las condiciones de funcionamiento.
Compruebe siempre la curva de rendimiento del fabricante para confirmar que una bomba cumple con el caudal y la altura requeridos.
La altura neta positiva de aspiración (NPSH) es importante para prevenir la cavitación.
(1) NPSHa: El NPSH disponible en el sistema.
(2) NPSHr: El NPSH requerido por la bomba.
El NPSHa debe superar al NPSHr por un margen adecuado. La orientación de la bomba, por sí sola, no garantiza un mejor rendimiento en la succión; también deben evaluarse la temperatura del líquido, las pérdidas en la succión, el nivel del líquido y el diseño de la bomba.
Muchas bombas horizontales montadas sobre base ofrecen un acceso cómodo a los componentes principales. Los requisitos de mantenimiento de las bombas verticales varían según el modelo.
Al comparar opciones, tenga en cuenta los gastos de instalación, el consumo de energía, los repuestos, la mano de obra de mantenimiento y la vida útil prevista; no solo el precio de compra inicial.
Antes de seleccionar una bomba, evalúe estos factores:
(1) Caudal y altura manométrica total: Ajuste la bomba a los requisitos reales del sistema.
(2) Condiciones de succión: Verifique el NPSHa, el nivel del líquido, la temperatura y las pérdidas en la tubería.
(3) Espacio de instalación: considere la superficie del suelo, los cimientos, la disposición de las tuberías y el espacio libre en altura.
(4) Propiedades del fluido: Confirme la temperatura y la compatibilidad de los materiales.
(5) Mantenimiento y costo del ciclo de vida: Evaluar el acceso para el mantenimiento, el consumo de energía y los gastos a largo plazo.
La mejor opción es la bomba que satisface sus requisitos operativos de manera fiable y económica.
Con más de 16 años de experiencia en fabricación, Purity ofrece soluciones de bombeo adaptadas a diversos requisitos de caudal, altura de elevación e instalación. Sus productos cuentan con múltiples certificaciones, incluidas CE, ISO y SASO, lo que permite satisfacer las necesidades de distintos proyectos y mercados.
(1) ¿Es mejor una bomba centrífuga horizontal que una bomba vertical?
Ninguno de los dos es universalmente mejor. Las bombas horizontales pueden ser adecuadas para instalaciones con suficiente espacio de piso, mientras que las bombas verticales pueden ser ventajosas donde el espacio de piso es limitado.
(2) ¿Tienen las bombas verticales siempre unos requisitos de NPSH más bajos?
No. Los requisitos de NPSH dependen del diseño hidráulico y de las condiciones de operación. Compare el NPSHa con el NPSHr especificado por el fabricante.
(3) ¿Cómo elijo la bomba centrífuga adecuada?
Determine el caudal y la altura necesarios; luego, evalúe las condiciones de succión, las propiedades del fluido, el espacio de instalación y los costos de mantenimiento. Consulte las curvas de rendimiento del fabricante antes de elegir un modelo.
(4) ¿Busca un socio para bombas centrífugas?
Purity Pump busca distribuidores y agentes en todo el mundo. Si le interesa representar nuestra gama de bombas centrífugas o explorar una colaboración de distribución, póngase en contacto con Purity Pump hoy mismo para analizar las oportunidades de cooperación.
